L’élément Image permet d’insérer un visuel (logo, capture d’écran, photo, pictogramme, etc.) dans un document JXML. Il accepte des ressources embarquées ou des URLs externes et offre un contrôle précis des dimensions (écran/PDF) et de l’alignement.

Liste des attributs

• EmbeddedResource : Permet de pointer vers une image interne intégrée comme ressource embarquée

• Height (En pixels) : Définit la hauteur (dimension verticale) de l’image à l’écran ; par défaut cette hauteur est de 100 pixels

• HeightPaper (En cm) : Définit la hauteur (dimension verticale) de l’image dans le PDF

• Url : Permet de pointer vers une image externe sur un serveur distant

• VerticalAlignment (Liste) : Permet de choisir l’alignement vertical de l’image

• Width (En pixels) : Définit la largeur (dimension horizontale) de l’image à l’écran ; par défaut cette largeur est de 100 pixels

• WidthPaper (En cm) : Définit la largeur (dimension horizontale) de l’image dans le PDF

Exemple de code JXML

<Section Type="standard" OutputMode="all" OutputTarget="all" NewPage="screen">
  <Title>
    <Image EmbeddedResource="Logo_Jway.png" Width="50" Height="" HeightPaper="5cm" WidthPaper="5cm" VerticalAlignment="top">
      <Description>(Logo Jway)</Description>
    </Image>
  </Title>

  <Content OutputMode="all" OutputTarget="all" NewPage="none">
    <Paragraph OutputMode="all" Spacing="normal" OutputTarget="all">
      <Image EmbeddedResource="Logo_Jway.png" Width="372px" Height="485px" HeightPaper="5cm" WidthPaper="5cm" VerticalAlignment="top">
        <Description>Logo Jway</Description>
      </Image>
    </Paragraph>
  </Content>
</Section>

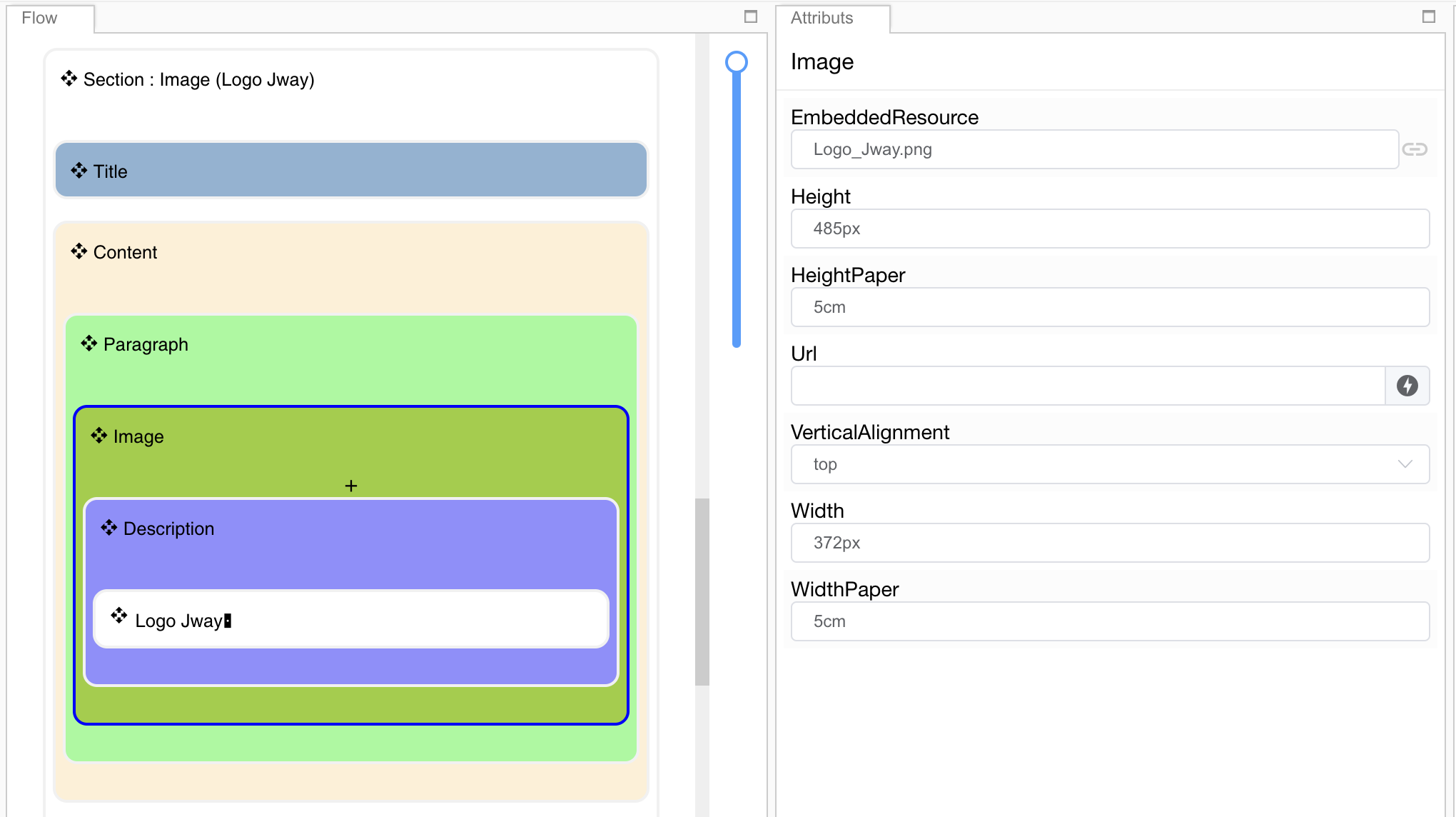

Mode flow

Rendu visuel

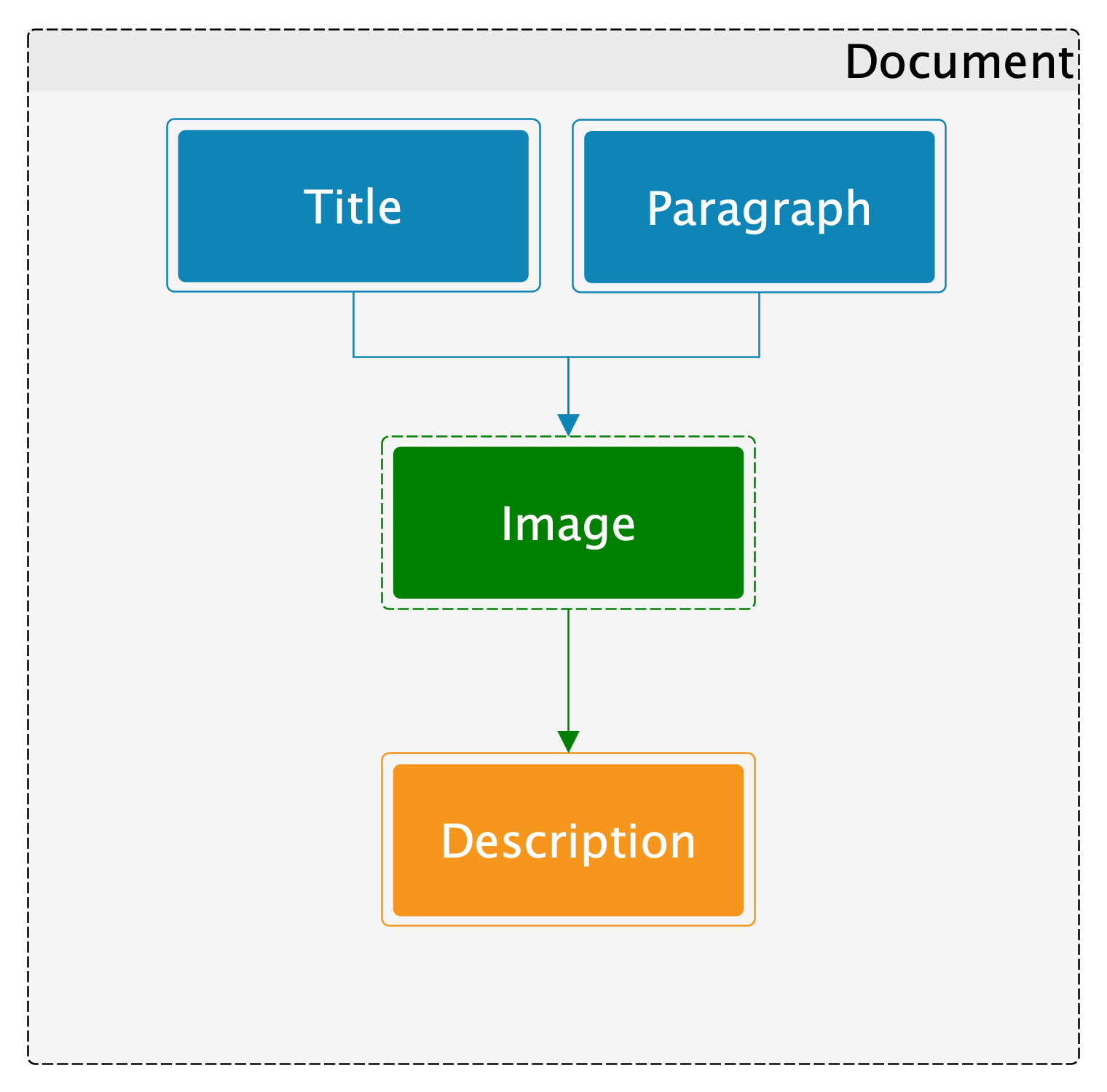

 Structure parente
